Автоматична система FIBRETHERM FT12 для визначення сирої клітковини

A. Пробопідготовка та зважування

1

Визначення сухого залишку речовини

• Зразок висушується при 105° C протягом 4-х годин
• 30 хвилин в ексикаторі

2

Близько 1г проби зважується всередині FibreBag

3

Пакети FibreBag зі скляними роздільниками поміщаються в карусель

4

Зразки знежирюють при вмісті жиру > 10 %

5

Короткий висушування FibreBag протягом 2 хвилин

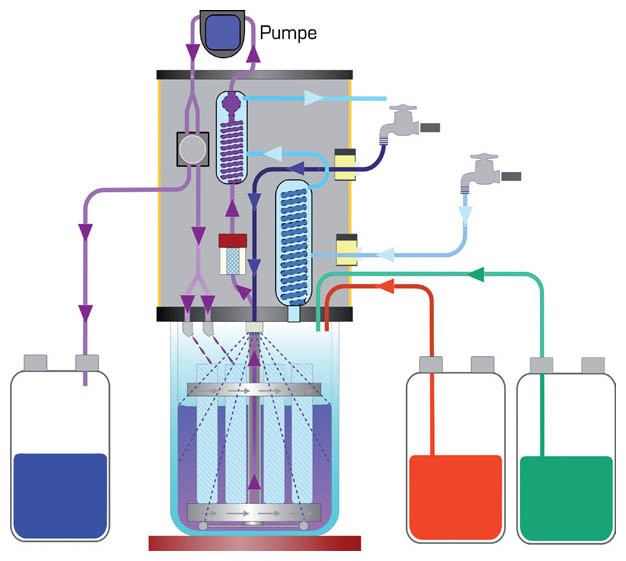

B. Fibretherm — автоматичний процес

6

1-я фаза кипіння

• Кипіння 350 мл сірчаної кислоти протягом 30 хвилин
• Видалення кислоти і водне промивання (дворазове)

7

2-я фаза кипіння:

• Кипіння в 350 мл розчину гідроксиду калію протягом 30 хв (деякі методи використовують NaOH)
• Видалення лугу і водне промивання (дворазове)

8

Витяг пакетів FibreBag з каруселі

C. Спалювання і зважування

9

Висушування пакетів FibreBag при 105 °C до постійної маси. + охолодження в сушильній шафі і зважування

10

Підготовка фільтраційного пакета до спалювання

11

Спалювання протягом 4 годин при 600 °C

12

Охолодження протягом 30 хвилин в сушильній шафі при 105 °C

13

Охолодження в ексикаторі наступні 30 хвилин

14

Зважування залишку після спалювання

15

Обчислення результатів

Модель

FT 12

Номенклатурний номер

13-0026

Конфігурація

Керамічна плитка
Макс.число проб: 12
Пневматичний підйомник
Програмоване додавання кислоти
Програмоване додавання лугу
Прогр. додавання води на промивання
Програмований злив
Контроль води на охолодження
Оптичний та звуковий сигнал при збої
Всебічний контроль помилок
Піддон для крапель

Комплектація

Автоматична 12-місцева система Fibretherm, реакційний посудину, ручка, 12 скляних розширювачів, піддон для крапель і шланги

Витрата води на охолодження

~ 3 л/хв

Тиск стисненого повітря

4 — 5 бар

Обсяг скляного контейнера

1,8 л

Підключення води

2 × 1/2 дюйма різьба

Інтерфейс

2 × RS 485

Програми

9

Номінальна напруга

230 В AC, 50/60 Гц

Номінальна потужність

1900 Вт

Вага

42 кг

Зовнішні габарити

Ш:340 × Г:640 × В:860 мм

Компресор

4 — 5 бар (опція)
